移动式喷雾机+水箱技术方案参考

一、技术参数

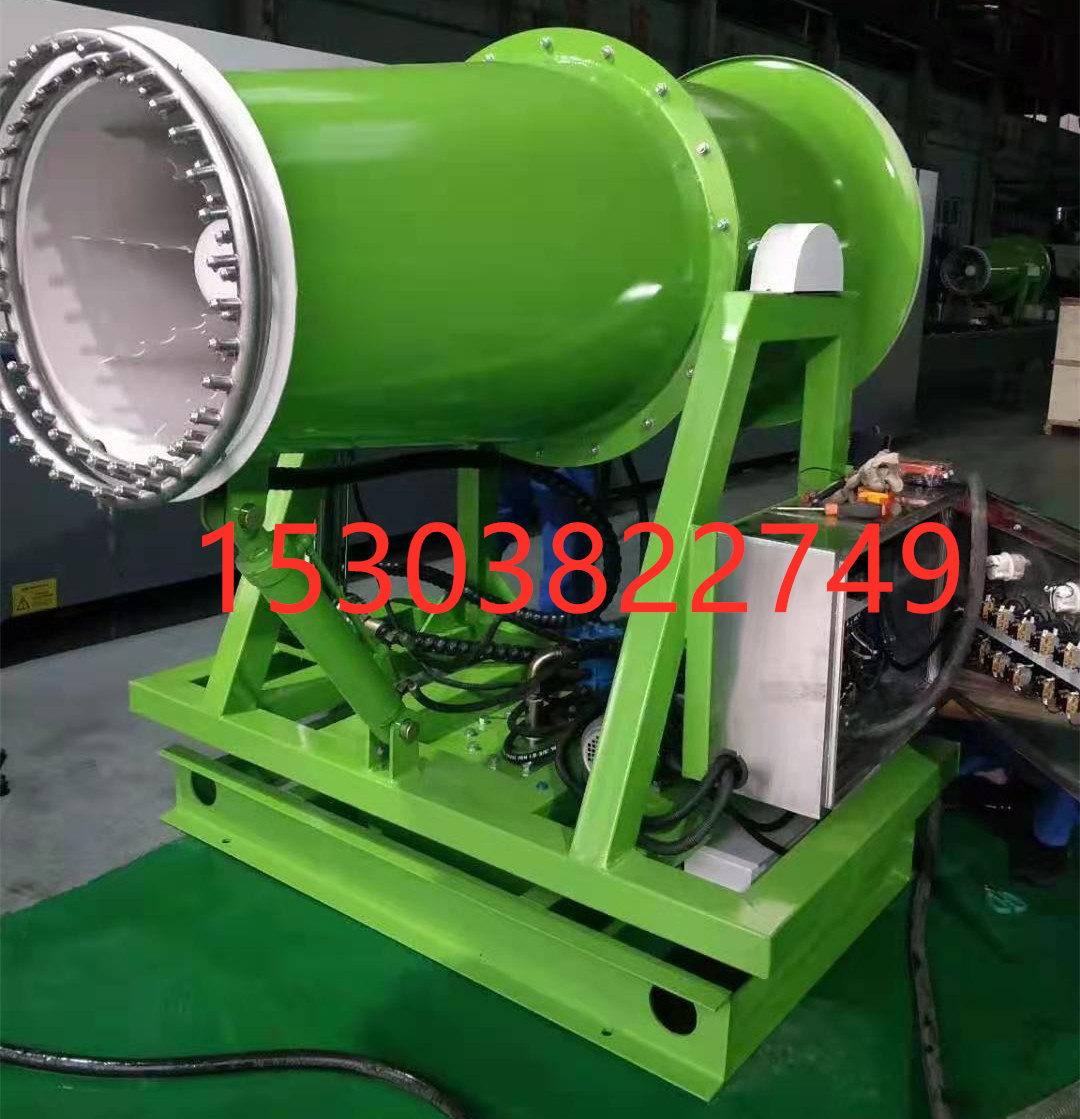

1、此次采购的喷雾机为手推可移动式，规格型号SXWP-40共计2台；

2、在无风状态下,设备加压泵将水输送至喷头，将雾化的水珠颗粒抛射至水平最大的射程分别为40米；

3、可调节耗水量：65～80L/min；雾粒度（可调节）：≤30um；

4、防护等级IP55；

5、电源配置：380V/50HZ。

二、工况

1、用途：室外或卸车点扬尘治理；使用环境温度0°～45°；

2、喷雾机作业时间：每天约12小时；

3、喷雾机用水水质：工业净水（水源悬浮物≤50mg/L，PH值6.5～8.5，硬度≤450mg/L，氯化物≤250mg/L；供水压力0.4－0.6MPa）。

三、技术要求

1、水平旋转范围320°，且可实现就地及远程操作启停；旋转限位范围内满足自动旋转功能，手动旋转与自动旋转可切换功能（含电气及机械双重限位）；

2、俯仰角度范围-10°～40°，可实现定点和可调角度范围自动摆动；

3、控制方式：无线遥控和机旁手动控制；

4、水箱置于风机外侧便于日常维护，水箱材质要求为304不锈钢，厚度δ2mm；水箱进水管路必须设置DN40电控阀和智能杆式液位计联锁控制补水，底部设置排水手动球阀；水箱储水量设计要求满足无补水状态下喷雾机可连续使用5分钟以上；配上下限水位控制装置，水箱低水位自动报警，水泵停止运行（防止水泵缺水损坏），同时喷雾机风机自动停止运行。智能杆式液位计要求：带现场操作面板、LED液位显示，报警点参数可调。三组开关量输出，无源点容量≥5A。上限报警时电控阀失电，停止补水；下限报警时电控阀得电，开始补水；下下限报警时喷雾机风机、水泵停止运行；

5、推车车轮需带刹车装置,必须保证机构机架、车轮及车轮轴的强度，轮胎使用实心胎；

6、风机旋转、升降采用液压驱动装置，并置于风机外侧便于日常维护；

7、泵前需配套水过滤装置，拆装容易，确保不堵塞喷头；

8、喷雾机控制柜采用不锈钢材质及防尘、防水结构；

9、喷雾机风机的叶片为强度高且耐腐蚀的材料制作，且出厂前必须经过动平衡测试，并提供检测报告；

10、喷雾机整机使用寿命≥3年；

11、加压泵类型为离心泵；

12、需带有时间控制功能;

13、厂家需来图确认。

四、其他要求

1、喷雾机各转动件必须转动灵活，不得有卡阻现象，转动部件均应设置安全防护装置，且应便于拆卸。润滑部分密封良好，不得有油脂渗漏现象。轴承温升不得大于40℃，轴承温度不得超过80℃；

2、设备结构应便于检修维护；

3、设备装配紧固件均要求使用高强度螺栓；

4、具有泄水功能，当设备停止工作时，管道内的水必须能排净，确保射雾器在冬季不会冻裂；

5、运行噪音要求应符合国家现行环保标准；

6、喷雾机水泵、电机(YE3系列)等配套电气设备需使用节能型产品；

7、所有设备均应正确设计（如各电机的主回路必须有单独的断路器，容量与电机相匹配，接触器容量需大于1.2倍电机额定电流；电机须有过载保护；风筒水平向左旋转与向右旋转须互锁、风筒向上倾动与向下倾动须互锁等）和制造，在正常工况下均能安全、持续运行，不应有过度的应力、振动、温升、磨损、腐蚀、老化等其它问题，喷雾机零部件应满足长时间恶劣环境连续运转需求；

8、设备零部件应采用先进、可靠的加工制造技术，应有良好的表面几何形状及合适的公差配合；

9、外购配套件，必须有生产许可证及生产检验合格证，选用名优品牌。乙方应对外购的部件及材料进行检验，并对其质量、性能负责；

10、质保期为设备验收合格后24个月或货到现场30个月，两者以先到为准。

五、供货范围
